میکروسکوپ BS-6045C
ویژگی های محصول
- مدل : BS-6045C
- بزرگنمایی : 50 تا 1000 برابر
- عدسی چشمی: SW10X / 22mm
- عدسی های شیئی : 5X , 10X , 20X , 50X , 100X
- هد مشاهده : سهچشمی (Trinocular)
- روشنایی بازتابی : چراغ LED با توان ۵ وات
- نوزپیِس (Nosepiece): موتوردار با شش موقعیت
- کندانسور (Condenser): N.A. 0.9
- فوکوس (Focusing): موتوردار (Motorized)
معرفی میکروسکوپ BS-6045C
سری BS-6045 از میکروسکوپهای متالوگرافی وارونهی تحقیقاتی است که نمونهها را در بالای عدسیهای شیئی قرار داده و مشاهده از پایین انجام میشود. این میکروسکوپ بهطور گسترده در صنایع فولاد، خودروسازی، ماشینسازی و الکترونیک کاربرد دارد.
در مواردی که نمونه ناهموار یا حجیم باشد، قرار دادن آن روی سکوی مخصوص، امکان مشاهده سریع و آسان را فراهم میکند. مدل BS-6045 قادر است نمونههای بزرگ و سنگین تا وزن ۳۰ کیلوگرم را پشتیبانی کند و برای مشاهدات با بزرگنمایی از چند ده تا چند هزار برابر مناسب است. این میکروسکوپ برای مشاهده در زمینه روشن (Bright Field)، زمینه تاریک (Dark Field)، پولاریزان (Polarizing) و DIC (تداخل افتراقی) طراحی شده است.
طراحی ارگونومیک بهروزشده، امکان کاربری راحتتر، انعطافپذیرتر و سریعتر را برای اپراتور فراهم میسازد.
ویژگی ها :

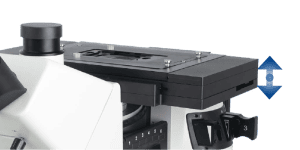

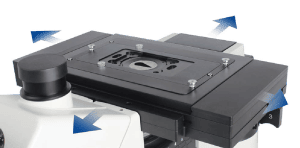

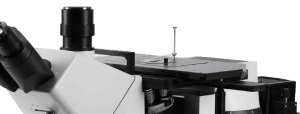

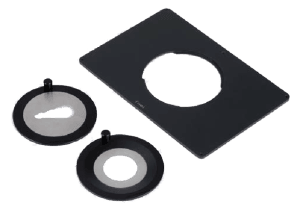

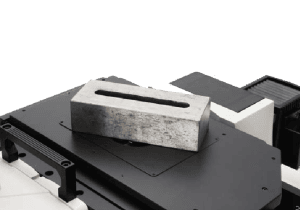

۱. Stage مکانیکی
استیج مکانیکی سهلایه با ظرفیت بار حداکثر ۳۰ کیلوگرم، فضای کاری وسیعی فراهم میکند که برای قرار دادن نمونههای بزرگ و سنگین مناسب است. سطح استیج دارای مقاومت در برابر خراش بوده و برای مشاهدهی مواد با جنسها و اشکال مختلف کاربرد دارد.
همچنین، این سیستم دارای پالتها و نگهدارندههای متنوع است که امکان مشاهده و تحلیل نمونههای کوچکتر را نیز فراهم میسازد. دستهی کنترل در موقعیت پایین و انعطافپذیر حرکت نمونه را با دقت و راحتی بالا تضمین میکند.

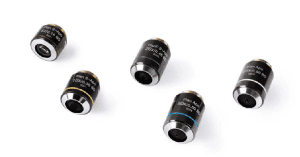

۲. عدسیهای شیئی تخصصی متالوگرافی
با استفاده از شیشههای بسیار شفاف انتخابشده و فناوری پوششدهی پیشرفته (coating)، بازتولید رنگها با دقت و وضوح بالا تضمین میشود.
برای پاسخ به نیازهای گوناگون در بازرسی و تحلیل نمونهها، مجموعهای از عدسیهای شیئی قابل انتخاب است که شامل عدسیهای با وضوح بالا (High-Resolution)، نور پولاریزان (Polarized Light) و عدسیهای با فاصله کاری بسیار بلند (Ultra-Long Working Distance) میباشد.

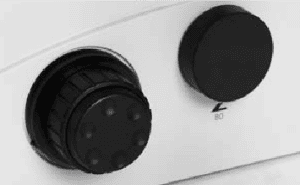

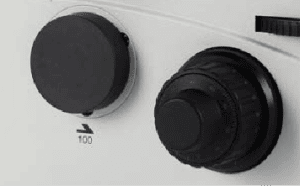

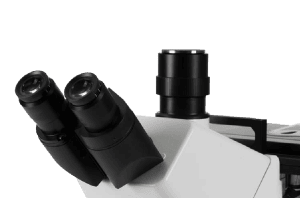

۳. پورتهای نوری چندگانه
در قسمت هد میکروسکوپ و دو طرف آن پورتهای نوری تعبیه شدهاند تا بتوان دوربینها و تجهیزات جانبی گوناگون را به دستگاه متصل کرد. با استفاده از اهرم تقسیم نور (Light Splitting Lever)، میتوان نسبت تقسیم نور بین مسیرهای نوری مختلف را تنظیم نمود که این امر تغییر حالت مشاهده را سریع و آسان میسازد.
برای پاسخ به نیازهای گوناگون تصویربرداری، آداپتورهای C-mount در بزرگنماییهای ۰٫۵X، ۰٫۷X و ۱X بهصورت اختیاری قابل انتخاب هستند.

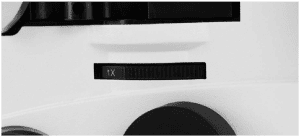

۴. تغییر بزرگنمایی میانی (Intermediate Magnification Switching)
با بهرهگیری از ساختار چرخشی داخلی (Turret) برای تغییر بزرگنمایی، امکان تغییر سریع بین ۱× و ۱٫۵× فراهم شده است. این ویژگی باعث میشود جزئیات نمونه با وضوح بیشتری دیده شوند و دقت نتایج مشاهده و تحلیل افزایش یابد.

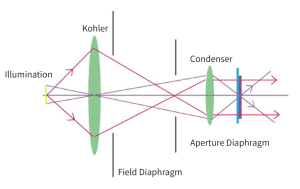

۵. نورپردازی Köhler (کهلر)
سیستم نورپردازی Köhler بهعنوان بهترین و کاملترین روش روشنسازی در میکروسکوپها شناخته میشود. این روش روشنایی یکنواخت و شدت نور بهینه را در سراسر میدان دید فراهم کرده و در عین حال امکان افزودن و گسترش عملکردهای نوری میکروسکوپ را نیز فراهم میسازد.

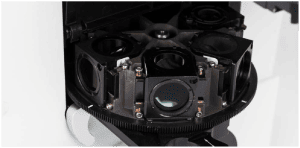

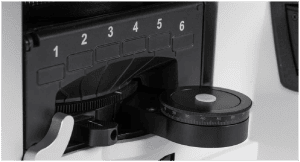

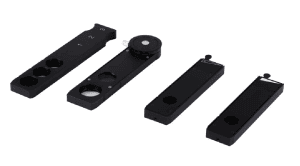

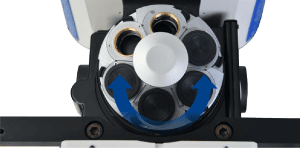

۷. ماژول چرخان مشاهده با شش موقعیت (Six-Position Observation Module Turret)
این سامانه از ساختار چرخان ششموقعیتی بهره میبرد. تورِت (Turret) را میتوان بهراحتی از بدنهی میکروسکوپ جدا کرد تا ماژولهای مشاهدهی مختلف روی آن نصب شوند.
در هنگام استفاده، تنها با چرخاندن صفحهی تنظیم میتوان بین حالتهای مختلف مشاهده جابهجا شد. این سازوکار دارای موقعیتیابی دقیق و کاربری آسان و سریع است.

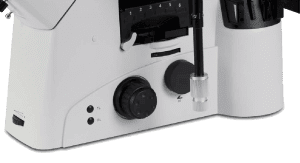

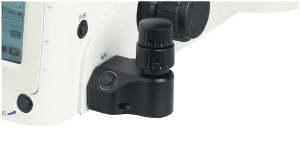

۸. دستههای کنترل در موقعیت پایین (Low Position Knob)
دستهی فوکوس هممحور (Coaxial Focusing System)، اهرم حرکت استیج و تنظیمکنندهی روشنایی همگی در محلی پایین و نزدیک به سطح میز طراحی شدهاند تا کاربر بتواند در حالت راحت و طبیعی با دست روی میز، میکروسکوپ را کنترل کند. این طراحی موجب افزایش ارگونومی و دقت در کار طولانیمدت میشود.
۹. هد مشاهده با زاویه ۴۵ درجه (45° Inclined Viewing Head)
این طراحی امکان میدهد کاربر چه در حالت نشسته و چه ایستاده، در وضعیت بدنی طبیعی و بدون خستگی به مشاهده بپردازد.
همچنین، فاصلهی بین دو مردمک (Interpupillary Distance) و دیوپتر عدسیهای چشمی (Eyepieces Diopter) قابل تنظیم است تا با عادات بینایی و راحتی کاربران مختلف هماهنگ شود.

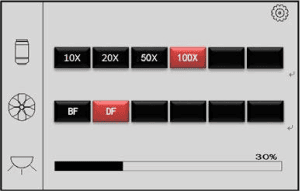

۱۰. نمایشگر وضعیت میکروسکوپ (Microscope Status Display)
در مدل BS-6045B یک نمایشگر LCD تعبیه شده است که وضعیت عملکرد میکروسکوپ را نشان میدهد، شامل:
بزرگنمایی عدسیهای شیئی
حالت مشاهدهی انتخابشده روی تورِت ماژول
نمایش و حافظهی میزان روشنایی
تنظیم روشنایی از طریق لمس (Touch Control)
تنظیمات نمایشگر (Display Settings)
این سامانه به کاربر امکان میدهد تا پارامترهای نوری و عملکردی دستگاه را بهصورت دقیق و فوری کنترل کند.
۱۱. قابلیت حافظهی روشنایی (Brightness Memory Function)
مدل BS-6045B قادر است میزان روشنایی تنظیمشده برای هر عدسی شیئی را بهخاطر بسپارد و هنگام تغییر بین عدسیها، شدت نور را بهصورت خودکار با مقدار مناسب همان عدسی تنظیم کند.
این ویژگی باعث کاهش خستگی چشم و افزایش بهرهوری در کارهای طولانیمدت میشود.
4X
20X
50X
100X

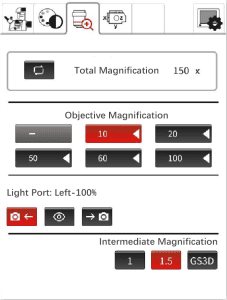

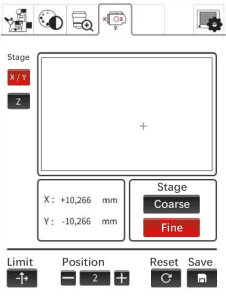

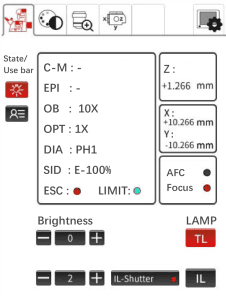

۱۲. صفحهنمایش لمسی با کنترل کاملاً موتوردار (Touchscreen, Fully Motorized Control)
در مدل BS-6045C یک صفحهنمایش لمسی در قسمت جلویی دستگاه قرار دارد که تقریباً امکان انجام تمام عملکردهای میکروسکوپ را فراهم میکند، از جمله:
فوکوس موتوردار (Motorized Focusing)
حرکت استیج (Stage Movement)
انتخاب عدسیهای شیئی (Objectives Selection)
تغییر بزرگنمایی میانی (Intermediate Magnification Conversion)
انتخاب پورتهای نوری جانبی (Side Optical Ports Selection)
تنظیم دیافراگم (Aperture Adjustment)
تغییر ماژولهای چرخان چندمنظوره (Multifunctional Turret Conversion)
دستهی کنترل (Control Handle) در سمت راست بدنه تعبیه شده و این طراحی موجب صرفهجویی قابلتوجه در فضای میز کار و کاربری سادهتر و سریعتر میشود.
Microscope status display
Magnification switching
Stage control
Motorized nosepiece
Motorized stage
Controller
Motorized focusing
کاربرد ها
امروزه با گسترش و عمقیافتن پژوهشهای علم مواد، استفاده از یک روش مشاهدهی منفرد دیگر پاسخگوی نیازهای پیچیدهی علمی و آزمونهای تخصصی نیست.
میکروسکوپ BS-6045 توانایی پاسخگویی به انواع روشهای مشاهده را دارد؛ چه در زمینه روشن (Bright Field)، چه در مشاهدهی پولاریزان (Polarizing) یا در مشاهدهی تداخل افتراقی (DIC)، در همهی موارد تصاویری شفاف، واقعی و کامل ارائه میدهد.

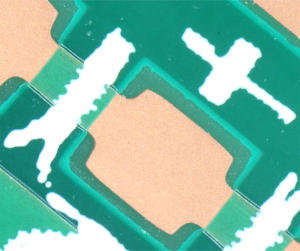

Microchip, Reflection, Bright field
Bronze Powder, Reflection, Polarizing
Carburized Metal, Reflection, Bright field
Alloy, Reflection, Polarizing
Crystal, Reflection, Dark field
